组合滚针轴承特性

这些系列包含径向滚针轴承和能承受轴向力的滚动轴承组件。 它们能承受高的径向力和一个方向的轴向力， 而 NKIB 轴承能承受两个方向的轴向力，用作定位轴承或半定位轴承，图 1。

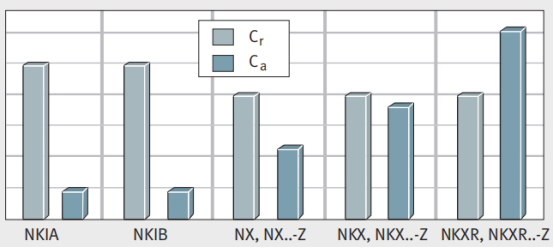

Cr = 径向动态承载能力

Ca = 轴向动态承载能力

径向和轴向动态承载能力

组合的滚针轴承是 X-life 轴承。这些轴承有优化的滚道表面。因此它的承载能力更高和额定寿命更长。

现有设计如下：

■ 滚针 / 推力球轴承

■ 滚针 / 推力圆柱滚针轴承

■ 滚针 / 角接触球轴承。

滚针 / 推力球轴承:

这些系列不带内圈因此径向很紧凑。然而，它们要求轴的滚道要经过淬硬和磨削。

轴承 NX 和 NX..-Z 包括满装滚珠的推力球轴承和外罩。 NKX 和 NKX..-Z 系列包括轴向轴承部件，该部件由滚珠和冲压钢板保持架或尼龙保持架组成。 NKX..-Z 包括带外罩的推力轴承部件。

润滑

外圈上带有用于润滑的润滑油槽和润滑油孔。NX 和 NKX 采用油润滑。外罩 NX 有润滑孔。NX..-Z 和 NKX..-Z 采用脂润滑。推力轴承部件采用锂基复合脂 GA08。外罩无润滑孔。

滚针 / 推力圆柱滚子轴承 :

这些系列无内圈因此径向尺寸很紧凑。然而，它们要求轴的滚道要经过淬硬和磨削。系列 NKXR 和 NKXR..-Z 带有轴向轴承部件，由滚子和尼龙保持架组件组成。 NKXR..-Z 包括带外罩的推力轴承部件。

交变轴向力:

NKIB 有一个窄的内圈和一个宽的内圈。推力轴承部件带有尼龙保持架。在内圈结合处， 两侧都有轴肩引导的球和保持架组件。因此，这类轴承适于承受方向变化的轴向力。 轴承的轴向引导间隙是 0.08 mm 到 0.25 mm。

保持架 :

保持架有钢板保持架和尼龙保持架两种。带尼龙保持架的轴承后缀为 TV。

现有设计的后缀:

最小径向载荷:

为保证轴承在运转过程中不产生打滑，轴承在径向方向上必须承受最小载荷 Fr min。对于高速的工况尤为重要，如果径向载荷不够大或没有，在滚动体和滚道上就会出现有害的滑动运动。在连续运转工况下，最小径向载荷必须满足 Cr /P 50。

支撑轴向力:

推力轴承必须施加轴向额定静额定载荷 C0a 的 1% 的力作为预载荷。
